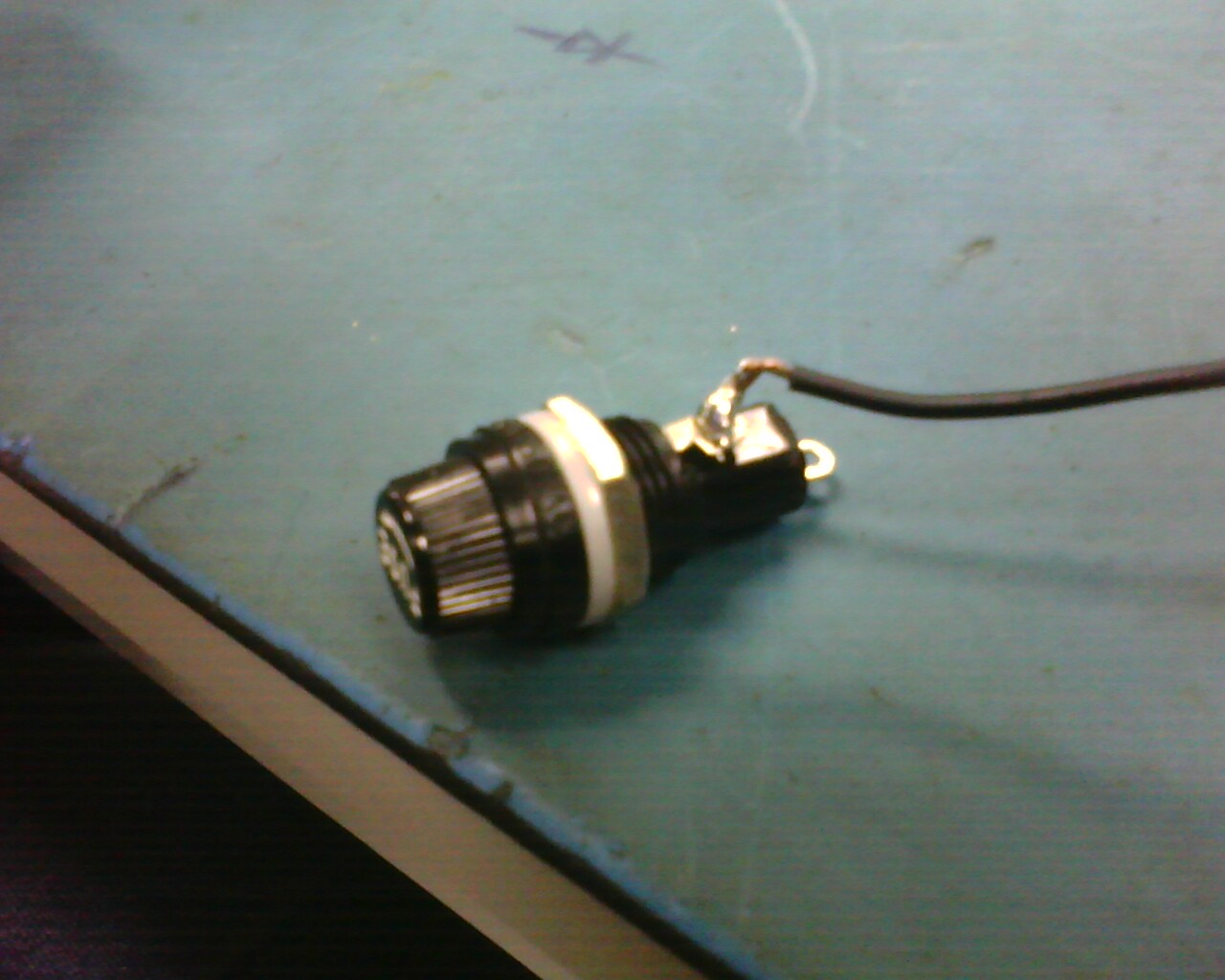

Montando uma fonte de alimentação regulada e estabilizada com diodo zener

Capacitor

Capacitor é um equipamento capaz de armazenar energia e liberar quando necessário, por ter essa capacidade ele é usado como filtro em circuitos retificadores. O capacitor deixa o sinal de corrente continua pulsante mais estabilizado apesar de não deixar o sinal em forma de corrente pura.

Para calcular o valor do capacitor usamos a seguinte formula:

C=T.Imáx / Vondpp

Sabendo

C= Capacitor.
T= Período aproximado da descarga do capacitor 16,6 ms para circuito retificador de meia onda e 8,33circuito retificador de onda completa.
Imáx= É a corrente de carga máxima.
Vondpp= É a tensão pico a pico de ondulação em volts.

Circuito Retificador

Diversos equipamentos e eletrodomésticos funcionam com corrente continua, mas a corrente disponibilizada pela  distribuidora é corrente alternada. Como resolver esse problema?

 Com um circuito retificador, mas o que é uma circuito retificador?  Como ele é formado? e qual é sua classificação?

 Um circuito retificador transforma um sinal de corrente alternada em corrente continua, ou seja, impede que haja mudança de sentido de fluxo de corrente elétrica. É formado basicamente por elementos semi-condutores como por exemplo os diodos (Em outro artigo eu falo mais sobre diodos).

Diodo Retificador

 Os diodos permitem que a corrente flua entre seus terminais apenas numa direção. Assim retifica um sinal de corrente alternada para corrente continua (Exemplo simples, a corrente oposta a passagem permitida pelo diodo é bloqueada impedindo sua passagem).
 Os circuitos retificadores podem ser classificados em dois tipos de configurações: Retificador de meia onda e Retificador de onda completa
 Retificador de meia onda--> A retificação de meia onda aproveita um semiciclo da senoide, pra gerar na na saída uma corrente CC (corrente continua).

linha vermelha,sinal de corrente alternada (CA).
linha azul sinal, corrente depois de passar por um circuito retificador de meia onda

 Retificador de onda completa--> é um circuito que transforma a corrente alternada (CA) em corrente continua (CC) aproveitando o semi-ciclo da senoide tanto  positivo como negativo.

linha verde, sinal de corrente alternada (CA).
linha laranja, sinal de corrente depois de passar por um circuito  retificador  de onda completa.

 Então desvendamo o mistério de como nosso eletrodoméstico mesmo funcionando em corrente continua (CC), sua fonte pode ser ligada em corrente alternada (CA).

Programa para fazer circuitos eletroeletrônicos em 3D

Com este programa, além de  fazer simulação do circuito,você tem a opção de produzir automaticamente o desenho da placa para o circuito impresso.

Para ter acesso a este programa, basta clicar no link abaixo.

   >>>>    http://www.filestube.com/dTz8pvAkSVkl793wSsLW8n/Crocodile-Technology-v610.html  <<<<

Entre e divirta-se...

Os Multímetros e Seus Fundamentos

      fundamento básico


numero de dígitos contagem

 O multímetro é designado pela quantidade de contagens ou dígitos que exibem. um multímetro de 3 1/2 dígitos pode exibir três números inteiros entre 0 e 9, e um "meio" digito que exibe o número 1 ou deixa em branco.Um  multímetro de 3 1/2 dígitos exibe até 1.999 contagens.
  É mais preciso descrever um multímetro por contagem de resolução do que por dígitos. hoje em dia, os multímetros de 3 1/2 pode apresentar alta resolução de 3.200 ou 4.000 contagens.

viagem na eletricidade

esta disponível agora no blog os videos viagem na eletricidade assistam.
